帶攪拌配置的玻璃高溫熔爐: GMF系列



用于玻璃的快速熔融、混合



      在玻璃配方設計中經常需要對玻璃原料進行混合熔融，這個熔融過程一般需要很長的時間，而且溫度也很高。

      Orton最近開發的GMF-1700是一款專門用于配方開發和工藝改進的玻璃熔爐，最高連續工作溫度是1700°C，最大玻璃樣品量可達2000g。下出料的爐子配備了一個可調速的絲桿升降馬達，坩堝底座可以快速下降；為了安全起見，坩堝底座下降和下降速度采用遙控方式進行控制。以后，還可以安裝一個攪拌器【IKA?
Eurostar 100控制器】，可以輸出扭矩值；自動轉速控制， 最高轉速高達1300RPM；內置定時器；USB/RS232通訊口。標準的控制箱【基于Honeywell UDC3200 PID】也包括在內，提供所有安全保證【爐子溫度、爐子加熱電流、熱電偶斷裂】以及USB通訊進行數據的跟蹤以及遠程操作。

系統描述

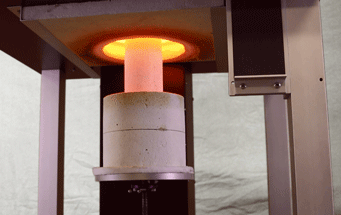

GMF1700高溫爐由6根U型硅鉬棒作為加熱元件【I2R Moly-D?】，懸掛在真空成型的1800°C的高密度耐火纖維腔體中。而放置坩堝的坩堝底座則是由1760°C的耐火磚制成【BNZ 3200 IFB ?】，以確保坩堝在熱區在中心位置。坩堝的最大直徑可達15cm、高度可達17.5cm。向加熱元件施加功率的是7.5KW的降壓變壓器，該降壓變壓器安裝在爐子的支架中，采用固態繼電器控制爐子的升溫速率。熱電偶采用在高溫下壽命更長的B型熱電偶。

      Orton設計的爐子采用的硅鉬棒是直徑3mm的硅鉬棒，升溫以后可以隨意降溫到室溫而不需要在高溫下保溫。

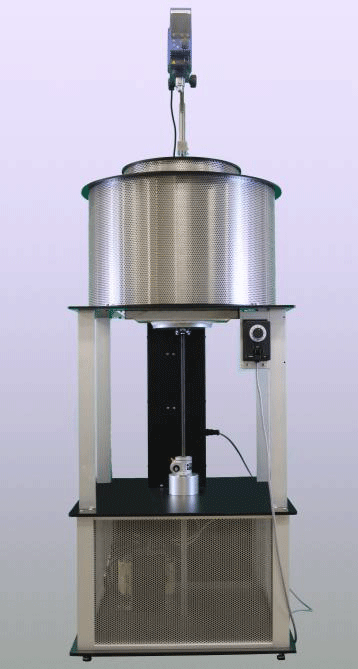

      GMF-1700底座是69cm×69cm；如果帶攪拌器，則高度為210cm；如果不帶攪拌器，則高度為160cm；爐子和控制器的總重量大約是200Kg；支架是由鋁合金6061-T6構成，進行陽極處理并涂上黑色粉末涂料；所有的緊固件都是不銹鋼材質的，既美觀又實用；所有的支架均有可調節的腳，可以放在任何地板上。





















特點

      1. 坩堝底座的電動升降，升降速率可控，并且攪拌器轉速和坩堝底座升降速率可遠程控制，安全；

      2. 采用細硅鉬棒，可以隨意升溫和降溫，不需對爐子保溫，省電；

      3. 可以加配攪拌器，提高混合效率，高效；

      4. 電腦控制，程序升溫和程序降溫，省事。

      5. 升溫速率、降溫速率，保溫時間均可由電腦控制，最高升溫速率可達20°C/min，快速。
